在制造业中，圆形工件的应用远比平面工件广泛。小到螺丝、螺母和垫片，大到气缸、轴承，圆形部件在各类产品中都占据着重要地位。今天，我们就来聊聊测量领域中“圆度”这一重要话题。

首先，我们来明确圆度的定义：

圆度是指实际圆形形体偏离几何学正圆的程度，其表示方法为：当圆形形体（C）被两个同心圆包围时，取两圆半径差最小的间隔（f）作为圆度值，单位通常为mm或μm。

圆度的定义

圆度仪测量圆度误差多采用的是中心法检测

中心法的检测方法多用于精密的测量需求。圆度检测的数据取决于参考圆，且有不同的评价方法。

01最小二乘圆LSC

通过将一个圆拟合到所测轮廓，使轮廓数据与该圆偏离的平方和最小，然后，将圆度值定义为轮廓与该圆的最大偏差（最高峰值到最低谷值）之间的差距。

ΔZq=Rmax-Rmin，通过LSC表示圆度值的符号。

02最小区域圆MZC

通过对两个同心圆进行定位来包围所测轮廓，以使其径向差最小。将圆度值定义为这两个圆的径向间隔。

ΔZz=Rmax-Rmin，通过MZC表示圆度值的符号。

03最小外接圆MCC

创建可包围所测轮廓的最小圆。然后将圆度值定义为轮廓与该圆的最大偏差，在轴、杆等的评价中多会被使用。

ΔZc=Rmax-Rmin，通过MCC表示圆度值的符号。

04最大内切圆MIC

创建可包围所测轮廓的最大圆。然后将圆度值定义为轮廓与该圆的最大偏差。

ΔZi=Rmax-Rmin，通过MIC表示圆度值的符号。

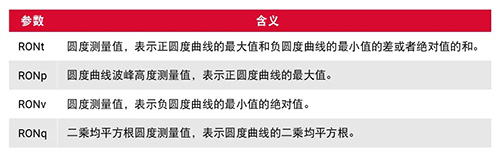

评价圆度的主要参数

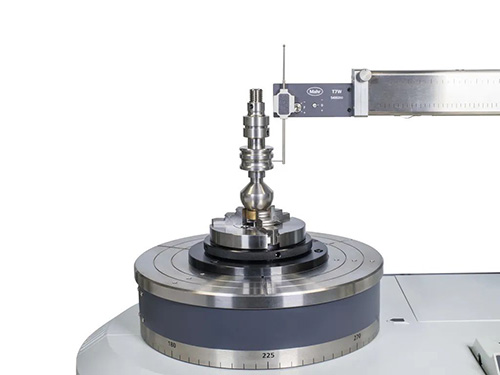

德国马尔拥有百年的计量产品生产历史，Mahr圆度仪‌是专门用于测量工件圆形截面的形状精度的专业仪器，主要用于评估工件的圆度误差，这对于确保旋转部件如轴、轴承、齿轮的性能至关重要‌。

Mahr圆度仪广泛应用于各种工业领域，特别是在机械加工、汽车制造和航空航天等行业中。

其优势包括：

• 高精度‌：能够提供高精度的测量结果，确保工件的圆形截面形状精度。

• 多种测量模式‌：支持多种测量模式，适应不同的测量需求。

• 用户友好界面‌：操作界面直观易用，适合各种操作人员使用。

• 坚固耐用‌：采用高精度机械轴承，维护成本低，使用寿命长‌。
