WALE 威尔 | 轮廓测量技术解析

在精密制造领域，零件表面宏观轮廓的精确测量直接决定产品密封性、摩擦磨损特性及高速运转稳定性等关键性能。轮廓仪作为实现高精度测量的核心设备，其技术原理与应用对轴承、电机、气门、齿轮轴等关键零部件的质控至关重要。本文系统解析轮廓测量原理、功能及高精度解决方案。

轮廓测量的必要性

轮廓测量是精密制造中的关键环节，其测量结果直接影响产品的核心性能与寿命。表面轮廓的宏观形状误差共同决定了密封性能、摩擦磨损、噪声水平、高速运转性能等关键性能指标。

典型高要求应用领域：

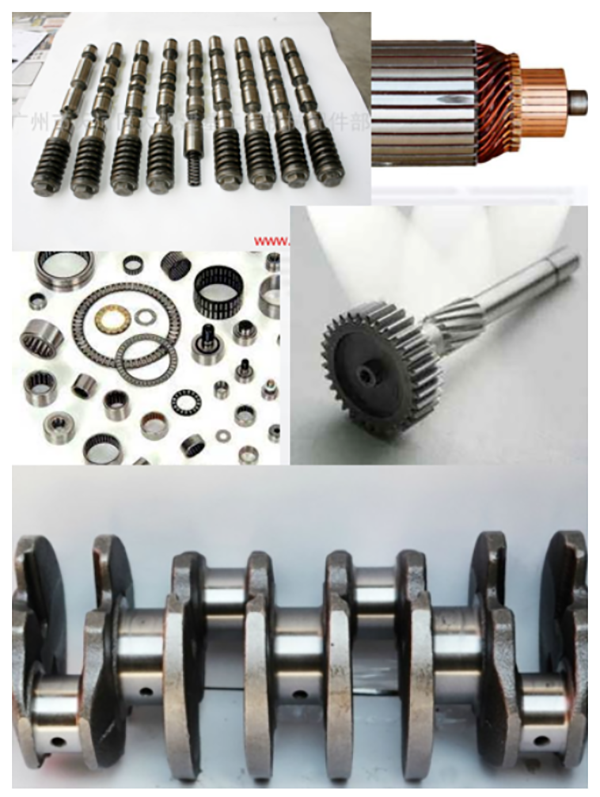

轴承、电机、油泵、气门组件、曲轴、齿轮轴等。

轮廓测量原理

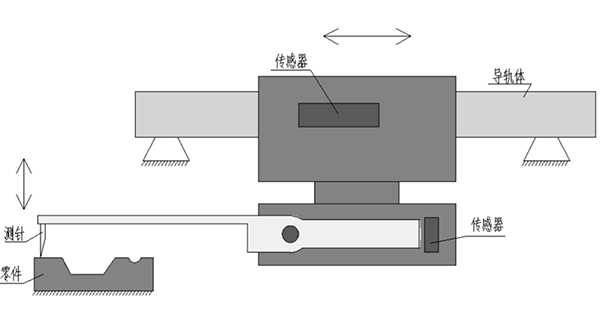

轮廓仪的采用直角坐标测量法，其测量原理为：通过 X 轴、Z1轴传感器，测绘出被测零件的表面轮廓的离散二维坐标点（点云数据）。通过电气组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。

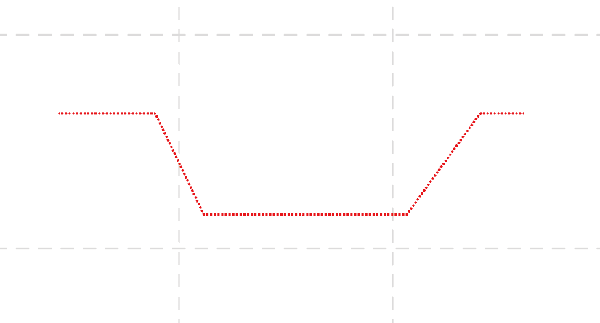

其中数学运算处理是通过最小二乘法的算法，将离散坐标点拟合成线段或圆弧段，以精确描述宏观轮廓形状。基于拟合得到的线段、圆弧段等几何元素，进行距离、位置等标注操作。

轮廓测量功能

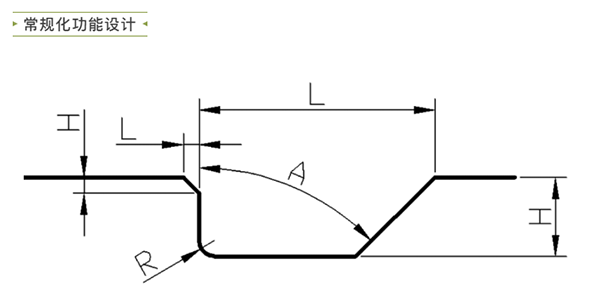

1、尺寸参数：

距离： 水平距离、垂直距离、线性距离、宽度、深度。

半径： 圆弧半径。

直径： 圆或圆弧直径。

角度： 水平角、垂直角、夹角。

2、形状公差：

直线度： 实际被测直线相对于其理想直线的变化量。

凸度： 表征轮廓中凸起区域的程度。

圆弧轮廓度：实际被测圆弧相对于其理想圆弧的变化量。

轮廓度：实际被测轮廓相对于其理想轮廓的变动量。

3、位置公差：

平行度、垂直度。

4、轮廓度辅助：

 辅助点、辅助线、辅助圆。

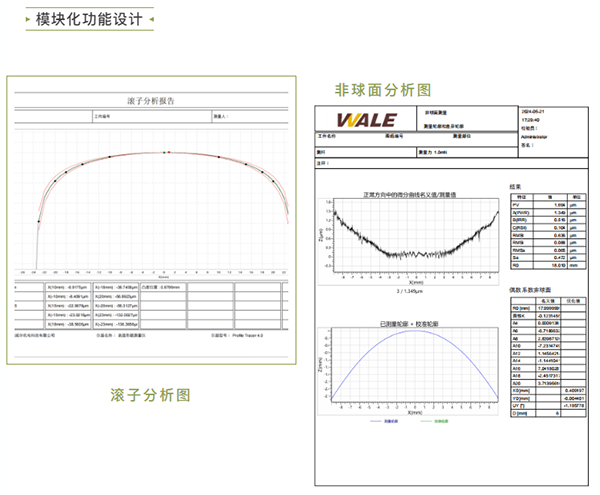

01、滚子分析：通过输入滚子参数，测量滚子修 型面与理论的偏差。

02、非球面镜片：通过输入非球面函数或理论非球面曲线，与实际非球面产品测量进行对比。

03、丝杆测量：丝杆专用自动分析功能，快速分析丝杆的大径、中径、小径、螺距、牙型角等关键参数。04、匹配分析：通过测量工件实际的轮廓工件和理论的偏差。

05、活塞分析：测量活塞的纵截面型线与理论型线的偏差。

轮廓测量调整夹具的作用

1-工件夹持

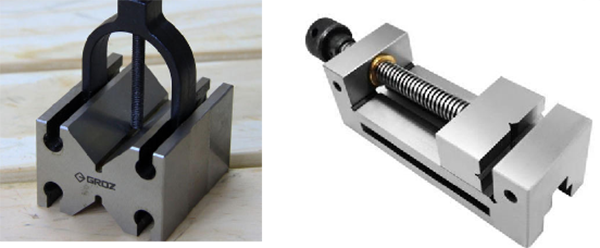

使用V型块、平口钳等装置固定装夹工件。

2-基准母线定位 (Y轴)

定位工件的基准母线（或轴线）

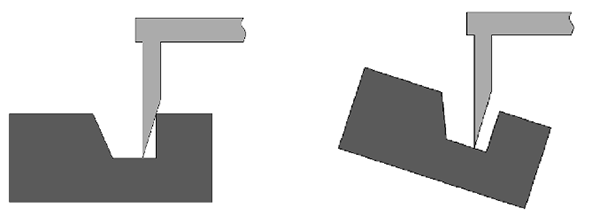

3-倾角调整

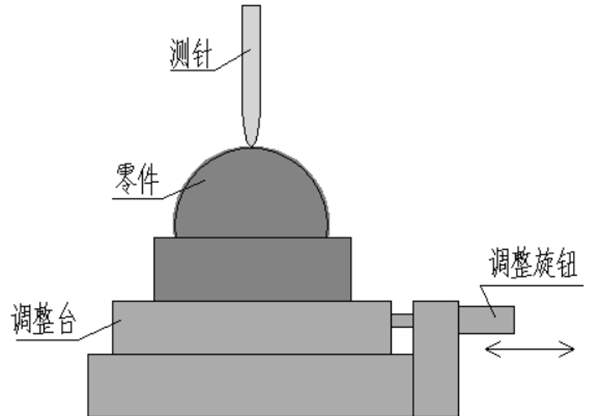

调整工件姿态，使待测特征处于合适角度。

4-测量基准校准 (XZ平面)

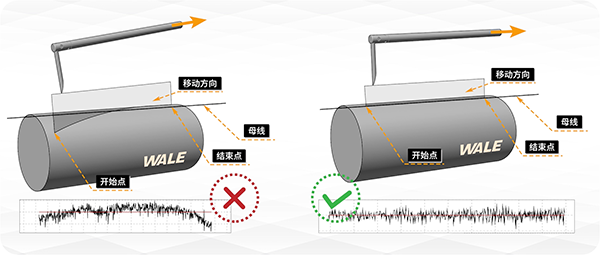

调整工件，使其基准母线位于XZ测量平面内并与测量导轨方向平行。

威尔仪器介绍

威尔轮廓仪系列融合高精度硬件与智能PAS系统，提供高效、稳定且灵活的轮廓测量解决方案，满足工业精密检测的严苛需求。

·超高精度测量：

传感器可高达1.2nm分辨率，±30mm量程，精准捕捉微米级特征与大尺寸轮廓。

·磁吸快速换杆：

1秒防撞式更换，系统自动校准，保障持续测量精度。

·智能权限管理：

管理员/操作员双权限分离，保障操作安全与数据可追溯性。

·自动化程序：

自定义全流程测量程序，支持无人值守自动化运行。

·自定义界面：

个性化操作面板设计，适配用户操作习惯。

·丰富数据分析：

一键水平摆正/非比例标注/多维度数据裁剪及报告编辑等功能。

·专用分析模块：

可选配螺纹/活塞/磁瓦等专用分析模块，满足特殊测量需求。
